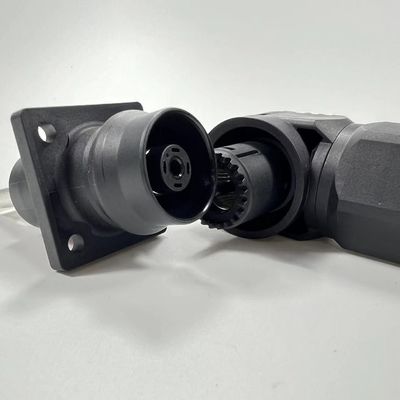

EV-Batterie Neuer Energiespeicheranschluss Robustes mechanisches Design

Batteriespeichersysteme, insbesondere solche, die für neue Energieanwendungen wie Elektrofahrzeuge (EV) und Speicherung erneuerbarer Energien verwendet werden, erfordern spezielle Steckverbinder, die mit hoher Leistung umgehen können,Sicherheit gewährleistenHier ist eine detaillierte Anleitung zum Entwerfen und Auswählen von Steckverbinder für die Batteriespeicherung in neuen Energiesystemen:

Hauptmerkmale von Batteriespeicheranschlüssen

1. Hochstrom- und Spannungsbehandlung:

   • Aktuelles Rating:Anschlüsse sollten so ausgelegt sein, dass sie hohe Ströme, häufig zwischen 50 A und über 300 A, je nach Anwendung bewältigen.
   • Nennspannung:Diese Steckverbinder müssen in der Lage sein, hohe Spannungen, typischerweise zwischen 400V und 1.000V in Elektrofahrzeugen und großen Energiespeichern, zu bewältigen.

2. Sicherheitsaspekte:

   • Berührungsdichte Konstruktion:Einfügen von berührungssicheren Kontakten, um einen versehentlichen Kontakt mit aktiven Teilen zu verhindern und die Sicherheit bei Handhabung und Wartung zu gewährleisten.
   • Schließmechanismus:Verwenden Sie sichere Sperrmechanismen, um zu vermeiden, dass die Verbindung versehentlich getrennt wird, was bei Hochspannungsanwendungen gefährlich sein kann.
   • Polarisierung:Konzipieren Sie die zu polarisierenden Steckverbinder, um sicherzustellen, dass sie nur in der richtigen Ausrichtung verbunden werden können und umgekehrte Polaritätsprobleme verhindern.

3. Wärmebewirtschaftung:

   • Wärmeabbau:Einbeziehung von Merkmalen wie Kühlflossen oder Materialien mit hoher Wärmeleitfähigkeit zur Steuerung der durch hohe Ströme erzeugten Wärme.
   • Temperaturbewertung:Stellen Sie sicher, dass die Steckverbinder für die in Batteriespeichersystemen üblichen Temperaturextreme geeignet sind, die zwischen -40 °C und +125 °C liegen können.

4. Umweltschutz:

   • Versiegelung:Stellen Sie sicher, dass die Steckverbinder eine hohe IP-Qualität (z. B. IP67 oder IP68) aufweisen, um vor Staub, Wasser und anderen Umweltfaktoren zu schützen.
   • Korrosionsbeständigkeit:Verwenden Sie Materialien und Beschichtungen, die Korrosionsbeständigkeit aufweisen, insbesondere in Umgebungen, in denen Verbindungen Feuchtigkeit oder Chemikalien ausgesetzt sein können.

5. Haltbarkeit und Zuverlässigkeit:

   • Hohe Paarungszyklen:Die Anschlüsse müssen so konstruiert sein, dass sie einer großen Anzahl von Kopplungs- und Dematungszyklen ohne Abbau standhalten, was für Wartung und Betriebsfähigkeit von entscheidender Bedeutung ist.
   • Vibrations- und Stoßfestigkeit:Stellen Sie sicher, dass die Steckverbinder robust sind und den in der Automobil- und Industrieumgebung typischen Vibrationen und Stoßbelastungen standhalten.

6. Benutzerfreundlichkeit:

   • Schnell anschließen/abschalten:Konstruktion von Steckverbindern für eine einfache und schnelle Verkoppelung und Entkoppelung, was für eine effiziente Montage und Wartung unerlässlich ist.
   • Modularität:Man sollte sich modulare Konstruktionen anschauen, die flexible Konfigurationen ermöglichen und die Steckverbinder an unterschiedliche Systeme und Anwendungen anpassen lassen.

Arten von Anschlüssen für die Speicherung von Batterien

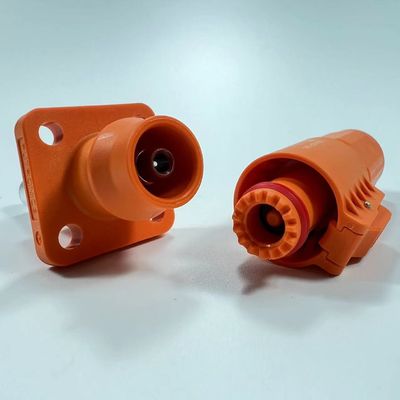

1. Hochspannungsanschlüsse:

   • Anwendungen:Wird in Elektrofahrzeugen, Energiespeichern und Hochleistungsladestationen verwendet.
   • Eigenschaften:Diese Steckverbinder verfügen in der Regel über große, robuste Kontakte, die hohe Ströme und Spannungen bewältigen können, mit sicheren Schließmechanismen und Umweltsiegelung.

2. Modularen Batterieverbindungen:

   • Anwendungen:Verbindung von Batteriemodule in einem größeren Batteriepaket.
   • Eigenschaften:Diese Steckverbinder sind oft modular aufgebaut und ermöglichen flexible Konfigurationen und einfache Skalierbarkeit.

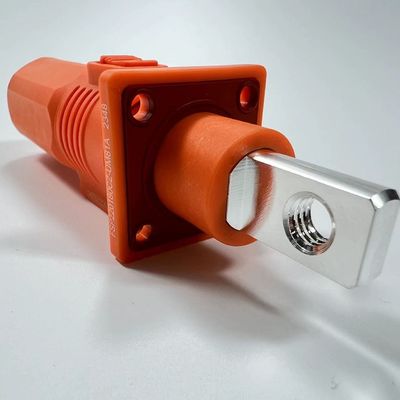

3. Anschlüsse für Busbar:

   • Anwendungen:Verwendung in Batteriepacks und Energiespeichersystemen zur Verbindung großer Batteriezellen oder -module parallel oder in Serie.
   • Eigenschaften:Busbar-Anschlüsse sind für sehr hohe Ströme konzipiert und sind typischerweise aus Kupfer oder Aluminium mit plattierten Oberflächen für eine verbesserte Leitfähigkeit und Korrosionsbeständigkeit.

4. Signal- und Kommunikationsanschlüsse:

   • Anwendungen:für Batteriemanagementsysteme (BMS) und andere Überwachungs- und Steuerungsfunktionen.
   • Eigenschaften:Diese Steckverbinder übertragen geringe Leistungssignale und Daten zwischen dem BMS und den einzelnen Batteriezellen oder -modulen und gewährleisten so einen sicheren und effizienten Betrieb des Batteriepacks.

Konstruktionsüberlegungen

1. Auswahl des Materials:

   • Leiter:Verwenden Sie hochleitfähige Materialien wie Kupfer oder Kupferlegierungen, oft mit Silber- oder Zinnbeschichtung, um die Leitfähigkeit und Korrosionsbeständigkeit zu erhöhen.
   • mit einer Breite von nicht mehr als 15 mmWählen Sie hochwertige Isoliermaterialien, die hohen Temperaturen standhalten und eine hervorragende elektrische Isolierung bieten, wie PBT, PA66 oder Flüssigkristallpolymere (LCP).

2. Anpassbarkeit:

   • Maßgeschneiderte Lösungen:Viele Batteriespeicheranwendungen erfordern Steckverbinder, die auf spezifische Spannungs-, Strom- und mechanische Anforderungen zugeschnitten sind.Erwägen Sie die Zusammenarbeit mit Herstellern, die kundenspezifische Designdienstleistungen anbieten.

3. Einhaltung der Normen:

   • Automobilstandards:Stellen Sie sicher, dass die Steckverbinder den einschlägigen Automobilstandards wie ISO 6469 entsprechen, die die Sicherheit in elektrischen Straßenfahrzeugen regeln.
   • Industriestandards:Für Energiespeichersysteme ist die Einhaltung von Normen wie UL 1973 für Batterien für den Einsatz in stationären Anwendungen, bei Fahrzeug-Hilfe-Leistungsanwendungen und bei leichten elektrischen Schienenbahnen sicherzustellen.

Prüfung und Qualitätssicherung

1. Elektrische Prüfung:

   • Hochstromprüfung:Überprüfen Sie die Fähigkeit des Steckers, den maximalen Strom ohne erheblichen Spannungsabfall oder Überhitzung zu bewältigen.
   • Isolierwiderstand:Prüfen Sie die Isolierung, um sicherzustellen, dass sie bei hoher Spannung nicht kaputt geht.

2. Mechanische Prüfung:

   • Vibrations- und Stoßprüfung:Simulieren Sie reale Bedingungen, um sicherzustellen, dass die Steckverbinder den mechanischen Belastungen standhalten, denen sie im Betrieb begegnen.
   • Dauerhaftigkeitsprüfung:Die Fähigkeit der Steckverbinder zu einer hohen Anzahl von Paarungszyklen ohne Leistungsabnahme wird beurteilt.

3. Umweltprüfung:

   • Temperaturzyklus:Prüfen Sie die Steckverbinder unter extremen Temperaturbedingungen, um sicherzustellen, dass sie zuverlässig funktionieren.
   • Eintrittsschutzprüfung:Bestätigen Sie, dass die Steckverbinder ihre IP-Normen für Staub- und Wasserbeständigkeit erfüllen.

Schlussfolgerung

Batteriespeicheranschlüsse für neue Energieanwendungen müssen hohe Leistung, Sicherheit und Langlebigkeit kombinieren.robuste mechanische Konstruktion, und die Einhaltung der Industriestandards, können Sie zuverlässige Steckverbinder erstellen, die den Anforderungen moderner Energiespeichersysteme und Elektrofahrzeuge entsprechen.
