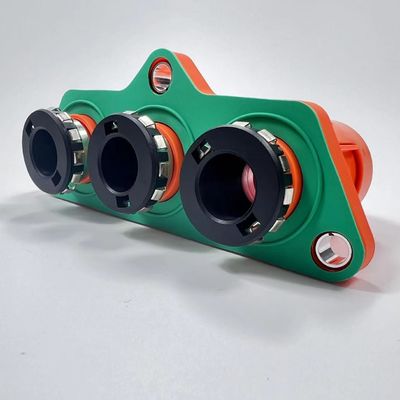

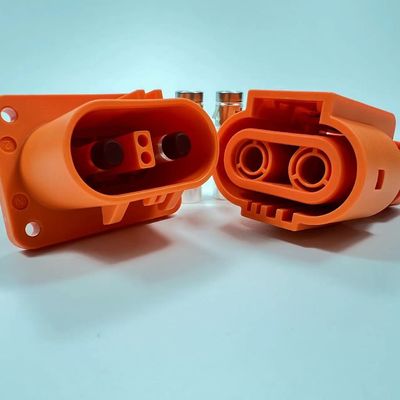

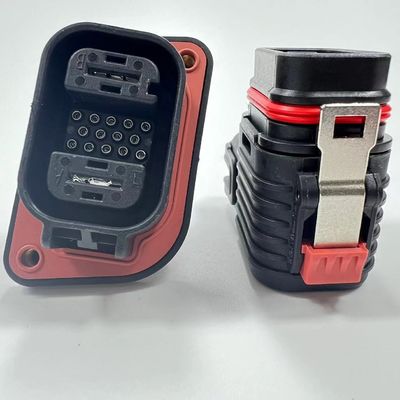

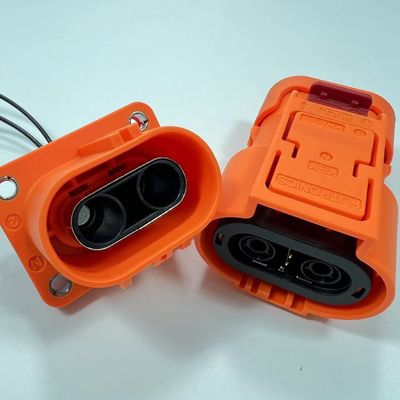

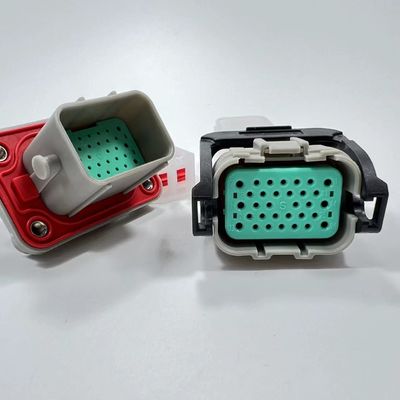

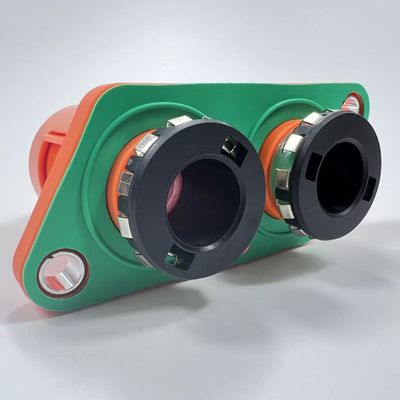

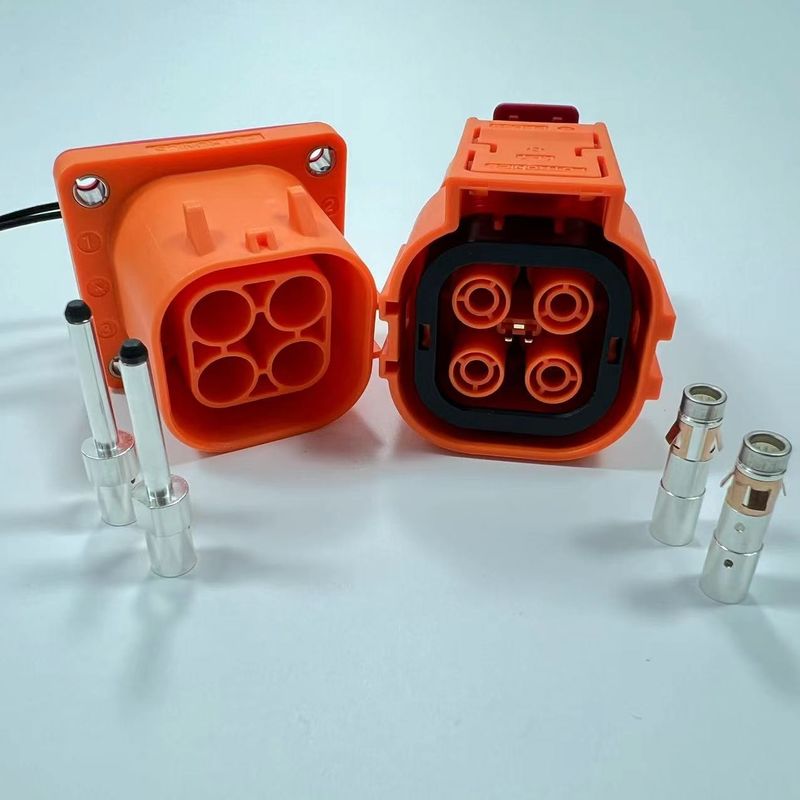

Wasserdichtungs-Automobilbatterie-Energiespeicheranschluss 6000V 480A

Neue Energiefahrzeuge (NEV) im Automobilbereich, einschließlich Elektrofahrzeuge (EV), Plug-in-Hybride (PHEV) und Fahrzeuge mit Wasserstoffbrennstoffzelle,erfordern spezielle Steckverbinder, um die einzigartigen Anforderungen von Hochspannung zu erfüllenDiese Steckverbinder sind für verschiedene Systeme von entscheidender Bedeutung, einschließlich Batteriemanagement, Aufladen, Stromverteilung und Motorsteuerung.Hier ist ein eingehender Blick auf die Design- und Auswahlkriterien für Automotive-Neue-Energie-Anschlüsse:

Schlüsselmerkmale von Anschlüssen für neue Energien im Automobilbereich

1. Hochstrom- und Spannungsbehandlung:

   • Aktuelles Rating:Diese Steckverbinder müssen hohe Ströme, häufig zwischen 50 A und über 300 A, je nach Anwendung (z. B. Stromverteilung, Batterieanschlüsse) bewältigen.
   • Nennspannung:Sie sollten in der Lage sein, hohe Spannungen, typischerweise zwischen 400V und 1.000V, insbesondere in EV-Batteriesystemen, zu bewältigen.

2. Sicherheitsmerkmale:

   • Berührungsdichte Konstruktion:Einführung von Konstruktionen, die einen versehentlichen Kontakt mit leistungsfähigen Teilen verhindern und die Sicherheit während der Handhabung und Wartung gewährleisten.
   • Sicherer VerriegelungsmechanismusVerwenden Sie Sperrsysteme, um zu vermeiden, dass ein zufälliger Abschluss Sicherheitsprobleme verursacht, insbesondere bei Hochspannungsanwendungen.
   • Polarisierung:Stellen Sie sicher, dass die Steckverbinder polarisiert sind, um eine falsche Verbindung zu verhindern, die zu Schäden oder Sicherheitsgefahren führen könnte.

3. Haltbarkeit und Umweltschutzfähigkeit:

   • Vibrations- und Stoßfestigkeit:Die Steckverbinder sollten robust sein und erheblichen Schwingungen und Stößen standhalten, die in Automobilumgebungen üblich sind.
   • Versiegelung und Wasserdichtung:Erreichen einer hohen IP-Bewertung (z. B. IP67 oder IP68) zum Schutz vor Wasser, Staub und anderen Schadstoffen, um eine langfristige Zuverlässigkeit zu gewährleisten.
   • Korrosionsbeständigkeit:Verwenden Sie Materialien und Beschichtungen, die Korrosionsbeständigkeit aufweisen, besonders in Umgebungen, die Straßensalzen, Feuchtigkeit und Chemikalien ausgesetzt sind.

4. Wärmebewirtschaftung:

   • Wärmeabbau:Integration von Funktionen, die die Wärmeabgabe erleichtern, um Überhitzung zu verhindern, was bei Hochstromanwendungen besonders wichtig ist.
   • Temperaturbeständigkeit:Sicherstellen, dass die Steckverbinder zuverlässig in einem breiten Temperaturbereich von -40 °C bis +125 °C, typisch für Automobilumgebungen, arbeiten können.

5. Benutzerfreundlichkeit und Wartung:

   • Schnell anschließen/abschalten:Konstruktion von Steckverbindern für einfache Verbindung und Dematisierung, was für eine effiziente Montage, Wartung und Reparatur in der Automobilproduktion von entscheidender Bedeutung ist.
   • Ergonomie:Betrachten Sie die einfache Handhabung der Steckverbinder, insbesondere in engen Räumen, die typisch für den Fahrzeuginneren sind.

Typen von Steckverbindern für neue Energieanwendungen im Automobilbereich

1. mit einer Leistung von mehr als 10 W

   • Funktion:Wird verwendet, um das Batteriepaket mit dem Stromverteilsystem des Fahrzeugs, der Motorsteuerung und anderen Hochspannungskomponenten zu verbinden.
   • Eigenschaften:Hohe Stromkapazität, sichere Verriegelungsmechanismen, berührungssichere Konstruktion und thermische Managementfunktionen zur Bewältigung der durch hohe Leistung erzeugten Wärme.

2. Ladeanschlüsse:

   • Funktion:Das Fahrzeug an Ladestationen oder Bordladegeräte anschließen.
   • Eigenschaften:Sie müssen Standards wie CCS (Combined Charging System) oder CHAdeMO erfüllen und sowohl AC- als auch DC-Ladung mit robuster Isolierung und Umweltsiegelung unterstützen.

3. mit einer Leistung von mehr als 1000 W

   • Funktion:Verbinden Sie die Motorsteuerung mit dem Elektromotor.
   • Eigenschaften:Fähig, hohe Ströme und Spannungen zu bewältigen, mit ausgezeichneter Schwingungsbeständigkeit und sicheren Verriegelungsmechanismen, um zuverlässige Verbindungen unter allen Fahrbedingungen zu gewährleisten.

4. Signal- und Datenanschlüsse:

   • Funktion:Anschließen von Sensoren, Steuerungen und anderen Niederspannungssystemen im Fahrzeug.
   • Eigenschaften:Typischerweise mehrspinnige Steckverbinder mit Abschirmung zur Verhinderung elektromagnetischer Störungen (EMI), die eine zuverlässige Datenübertragung gewährleisten.

5. Anschlüsse für Busbar:

   • Funktion:In Batteriepacks verwendet, um Zellen in Serie oder parallel zu verbinden.
   • Eigenschaften:Entworfen, um sehr hohe Ströme mit minimalem Spannungsabfall zu tragen, oft aus Kupfer oder Aluminium mit Korrosionsbeständigkeit.

Wesentliche Erwägungen

1. Verbindungsgehäuse:

   • Material:Verwenden Sie leistungsstarke Thermoplastika wie PBT (Polybutylenterephthalat) oder PA66 (Polyamid 66) mit Glasfaserverstärkung für Festigkeit, Wärmebeständigkeit und Dimensionsstabilität.
   • Flammschutz:Sicherstellen, dass die Materialien den Automobilsicherheitsnormen wie UL94 V-0 entsprechen, um Brandgefahren zu vermeiden.

2. Kontaktpersonen

   • Material:Hochleitfähige Materialien wie Kupfer oder Kupferlegierungen, oft mit Silber oder Zinn beschichtet, um die Korrosionsbeständigkeit und die elektrische Leistung zu verbessern.
   • Federmechanismus:Einbeziehung von langlebigen Federmechanismen zur Aufrechterhaltung eines gleichbleibenden Kontaktdrucks während des gesamten Lebenszyklus des Steckers.

3. mit einer Breite von mehr als 20 mm,

   • Material:Silikon oder EPDM (Ethylene Propylene Diene Monomer) für Dichtungen und Dichtungen verwenden, um eine zuverlässige Dichtung gegen Umweltfaktoren zu gewährleisten und gleichzeitig Flexibilität in einem breiten Temperaturbereich zu erhalten.

Konstruktionsüberlegungen

1. Anpassung:

   • Maßgeschneiderte Lösungen:Abhängig von den spezifischen Anforderungen der Fahrzeugplattform müssen Anschlüsse möglicherweise angepasst werden, um die einzigartigen Leistungs-, Raum- und Umweltbeschränkungen zu erfüllen.

2. Einhaltung der Normen:

   • Automobilstandards:Stellen Sie sicher, dass die Steckverbinder den einschlägigen Automobilstandards wie ISO 6469 (für die Sicherheit in Elektrofahrzeugen) und ISO 16750 (für Umweltprüfungen) entsprechen.
   • Gebührenstandards:Für Ladeanschlüsse ist die Einhaltung von Normen wie IEC 62196 für Ladesysteme für Elektrofahrzeuge sicherzustellen.

3. Modularität:

   • Flexible Konfigurationen:Man sollte sich modulare Konstruktionen anschauen, die flexible Konfigurationen ermöglichen und die Steckverbinder an unterschiedliche Systeme und Anwendungen anpassen lassen.

Prüfung und Qualitätssicherung

1. Elektrische Prüfung:

   • Prüfung von Strom und Spannung:Überprüfen Sie, ob die Steckverbinder die angegebenen Ströme und Spannungen ohne übermäßige Erwärmung oder Spannungsabfälle bewältigen können.
   • Isolierwiderstand:Sicherstellen, dass die Isolierung der Spannung standhält, ohne abzubrechen, insbesondere bei Hochspannungsanschlüssen.

2. Mechanische Prüfung:

   • Vibrations- und Stoßprüfung:Simulieren Sie reale Fahrbedingungen, um sicherzustellen, dass die Steckverbinder den mechanischen Belastungen standhalten, denen sie im Betrieb begegnen.
   • Dauerhaftigkeitsprüfung:Prüfen Sie die Fähigkeit der Steckverbinder, wiederholte Paarungs- und Dematungszyklen ohne Leistungsabnahme zu überstehen.

3. Umweltprüfung:

   • Eintrittsschutzprüfung:Bestätigen Sie, dass die Steckverbinder ihre IP-Normen für Staub- und Wasserbeständigkeit erfüllen.
   • Temperaturzyklus:Stellen Sie sicher, dass die Steckverbinder die Temperaturschwankungen bewältigen können, die sie in Fahrzeugumgebungen erleben werden.

Anwendungen

• Elektro- und Hybridfahrzeuge:Hochleistungsanschlüsse für Batteriesysteme, Stromverteilung, Motorsteuerungen und Ladeoberflächen.
• Batteriemanagementsysteme (BMS):Anschlüsse zur Überwachung und Steuerung von Batteriepacks, einschließlich Signalanschlüsse für die Kommunikation zwischen dem BMS und einzelnen Zellen.
• Leistungselektronik:Anschlüsse zum Anschließen von Wechselrichtern, Umrichtern und anderer Leistungselektronik im Antrieb des Fahrzeugs.

Schlussfolgerung

Neue Energieanschlüsse für den Automobilbereich müssen elektrische Leistungsmerkmale mit robuster mechanischer und ökologischer Haltbarkeit kombinieren.Diese Steckverbinder spielen eine entscheidende Rolle bei der Gewährleistung der, Zuverlässigkeit und Effizienz von Elektro- und Hybridfahrzeugen, die den Übergang zu einem saubereren und nachhaltigeren Verkehr unterstützen.Durch die Konzentration auf Schlüsselfaktoren wie Strom- und SpannungsmanagementSie können Verbindungen entwickeln, die den anspruchsvollen Anforderungen der Automobilindustrie entsprechen.
