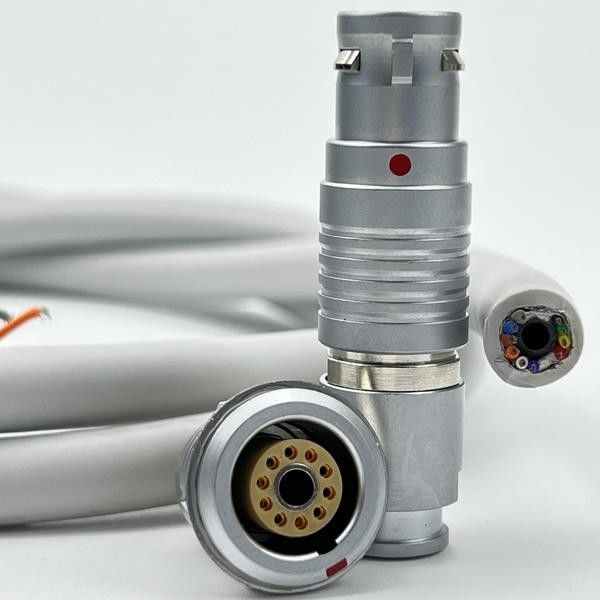

OEM LEMO Drahtverbindung Kabel für die Verbindung von Luftsignalen

Schlüsselkomponenten und Materialien

1. Luft- und Signalkabel:

   • Luftschläuche:
     • Material:Verwenden Sie medizinisch zugelassene Silikon- oder TPU-Schläuche für die Luftkanäle. Diese Materialien sind flexibel, biokompatibel und halten Sterilisationsprozessen stand.
     • Druckfestigkeit:Stellen Sie sicher, dass die Schläuche den Luftdruckanforderungen von zahnmedizinischen Werkzeugen standhalten, ohne zu knicken oder zu platzen.
   • Signalleitungen:
     • Leitermaterial:Verwenden Sie Kupfer oder versilbertes Kupfer für die Signalleitungen, um eine hohe Leitfähigkeit und Signalintegrität zu gewährleisten.
     • Isolierung:Wählen Sie ein Isolationsmaterial, das mit medizinischen Standards kompatibel ist, wie z. B. FEP (fluoriertes Ethylenpropylen) oder PTFE (Polytetrafluorethylen), die auch gegen Sterilisationsprozesse beständig sind.

2. Metall-Push-Pull-Steckverbinder:

   • Kompatibilität:Die Steckverbinder sollten mit LEMO-Designs kompatibel sein und sichere Verbindungen mit schnellen Steck- und Trennfunktionen bieten.
   • Material:Verwenden Sie hochwertige Edelstähle oder eloxiertes Aluminium für die Steckverbinder, um Haltbarkeit und Korrosionsbeständigkeit zu gewährleisten.
   • Kontaktkonfiguration:Konstruieren Sie den Steckverbinder mit der entsprechenden Anzahl von Kontakten für Luft- und Signalkanäle. LEMO-kompatible Steckverbinder ermöglichen oft gemischte Konfigurationen, die sowohl fluidische als auch elektrische Verbindungen aufnehmen.
   • Abdichtung:Die Steckverbinder sollten eine IP-Schutzart (z. B. IP67) aufweisen, um vor dem Eindringen von Flüssigkeiten zu schützen, was in zahnmedizinischen Umgebungen, in denen der Kontakt mit Flüssigkeiten üblich ist, von entscheidender Bedeutung ist.

3. Abschirmung:

   • EMV-Abschirmung:Integrieren Sie eine Abschirmung, um die Signalintegrität vor elektromagnetischen Störungen (EMI) zu schützen und einen zuverlässigen Betrieb der angeschlossenen Geräte zu gewährleisten.

Konstruktionsüberlegungen

1. Biokompatibilität und Sterilisation:

   • Materialien:Stellen Sie sicher, dass alle verwendeten Materialien, einschließlich der Kabel, Steckverbinder und aller Klebstoffe oder Umspritzungen, biokompatibel und für wiederholte Sterilisation geeignet sind.
   • Sterilisationsverträglichkeit:Die Baugruppe sollte in der Lage sein, gängigen Sterilisationsmethoden in der Zahnmedizin, wie z. B. Autoklavieren, ohne Beeinträchtigung standzuhalten.

2. Mechanische Haltbarkeit:

   • Zugentlastung:Integrieren Sie Zugentlastungsmerkmale an den Verbindungspunkten, um Verschleiß durch wiederholtes Biegen oder Ziehen zu verhindern, insbesondere in der Nähe der Steckverbinder.
   • Flexibilität:Die Kabelbaugruppe sollte flexibel genug sein, um eine einfache Manövrierbarkeit in der Zahnarztpraxis zu ermöglichen, ohne die Haltbarkeit zu beeinträchtigen.

3. Umgebungsabdichtung:

   • Wasserdichtigkeit:Stellen Sie sicher, dass sowohl die Steckverbinder als auch die Kabelbaugruppe wasserdicht sind, mit einer Schutzart von IP67 oder höher, um vor Wasser, Speichel und anderen Flüssigkeiten zu schützen, denen man in einer zahnmedizinischen Umgebung begegnet.
   • Korrosionsbeständigkeit:Angesichts der häufigen Einwirkung von Feuchtigkeit und Reinigungsmitteln sollte die Baugruppe so konstruiert sein, dass sie über ihre erwartete Lebensdauer korrosionsbeständig ist.

Herstellungsprozess

1. Prototyping:

   • Entwickeln Sie Prototypen, um die Leistung der Luft- und Signalübertragung, die mechanische Haltbarkeit und die Kompatibilität mit LEMO-Steckverbindern zu testen. Diese Phase ermöglicht eine Verfeinerung vor der Serienproduktion.

2. Montage:

   • Kabelvorbereitung:Schneiden und bereiten Sie die Luftschläuche und Signalleitungen vor und stellen Sie dabei präzise Längen und saubere Abschlüsse sicher.
   • Steckverbinderintegration:Bringen Sie die LEMO-kompatiblen Push-Pull-Steckverbinder an und stellen Sie dabei sichere und zuverlässige Verbindungen sicher. Dies kann das Löten oder Crimpen der Signalleitungen und das sichere Befestigen der Luftschläuche umfassen.
   • Umspritzung (optional):Tragen Sie bei Bedarf eine Umspritzung um die Steckverbinder auf, um zusätzliche Zugentlastung und Umgebungsabdichtung zu erzielen.

3. Tests:

   • Elektrische Prüfung:Stellen Sie sicher, dass die Signalkanäle die ordnungsgemäße elektrische Kontinuität und den Isolationswiderstand aufrechterhalten.
   • Druckprüfung:Testen Sie die Luftkanäle auf Druckintegrität und stellen Sie sicher, dass sie unter Betriebsbedingungen nicht undicht sind.
   • Mechanische Prüfung:Bewerten Sie die Haltbarkeit der Baugruppe unter simulierter Nutzung, einschließlich wiederholter Steck- und Trennzyklen.

4. Qualitätskontrolle:

   • Implementieren Sie Qualitätskontrollmaßnahmen, um zu überprüfen, ob jede Baugruppe medizinischen Standards entspricht und unter den in einer zahnmedizinischen Umgebung erwarteten Bedingungen zuverlässig funktioniert.

Anwendungen

• Zahnärztliche Handstücke:Verbindet zahnmedizinische Werkzeuge, die sowohl Luft für den Betrieb als auch elektrische Signale zur Steuerung oder Überwachung benötigen.
• Mundduschen:Überträgt sowohl Flüssigkeit als auch elektrische Signale in Geräten, die für die Reinigung oder andere zahnmedizinische Verfahren entwickelt wurden.
• Zahnmedizinische Bildgebungsgeräte:Verbindet Bildgebungsgeräte, die möglicherweise sowohl Luft zur Kühlung oder zum Betrieb als auch Signalübertragung zur Datenverarbeitung benötigen.

Schlussfolgerung

Eine für die Zahnmedizin konzipierte Kabelbaugruppe, die Luft- und Signalanschlüsse mit LEMO-kompatiblen Metall-Push-Pull-Steckverbindern umfasst, muss langlebig, flexibel und mit medizinischen Standards konform sein. Durch die sorgfältige Auswahl der Materialien, die Gewährleistung eines robusten mechanischen Designs und die Durchführung gründlicher Tests können Sie ein zuverlässiges Produkt schaffen, das die anspruchsvollen Anforderungen von Zahnärzten erfüllt.
