Schranke RF-Koaxialanschluss TNC BNC UHF N SMA SMB SSMA SSMB SMC SSMC Panel Mount

RF-Koaxialsteckverbinder sind kritische Komponenten in HF- (Hochfrequenz-)Systemen, die zum Verbinden verschiedener Arten von Geräten und Antennen verwendet werden. Jeder Steckverbinder-Typ ist für bestimmte Frequenzbereiche und Anwendungen konzipiert und gewährleistet eine zuverlässige Signalübertragung und minimale Verluste. Hier ist eine detaillierte Übersicht über die gängigen RF-Koaxialsteckverbinder, die Sie erwähnt haben:

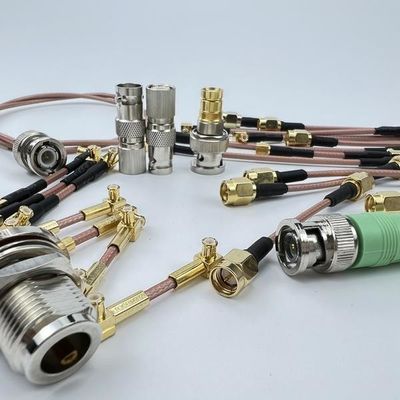

Arten von RF-Koaxialsteckverbindern

1. TNC (Threaded Neill-Concelman)

• Frequenzbereich: Bis zu 11 GHz
• Merkmale: Gewindekupplungsmechanismus für eine sichere Verbindung. Bietet gute Leistung bei höheren Frequenzen.
• Anwendungen: Wird in HF- und Mikrowellensystemen, Antennen und drahtlosen Kommunikationssystemen verwendet.

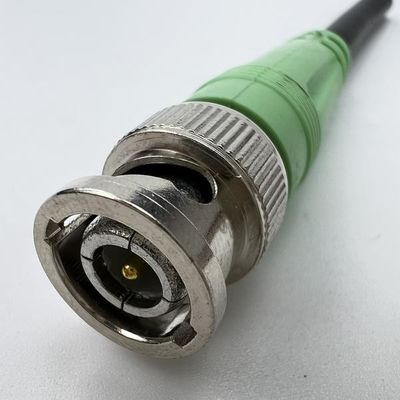

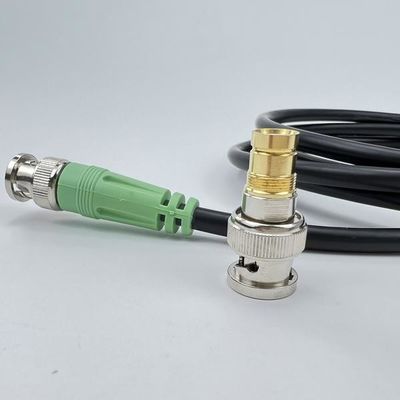

2. BNC (Bayonet Neill-Concelman)

• Frequenzbereich: Bis zu 4 GHz
• Merkmale: Bajonett-Kupplungsmechanismus für schnelles Anschließen/Trennen. Bekannt für seine Zuverlässigkeit und Benutzerfreundlichkeit.
• Anwendungen: Häufig in Video- und HF-Anwendungen, Testgeräten und Instrumenten.

3. UHF (Ultra High Frequency)

• Frequenzbereich: Bis zu 1 GHz
• Merkmale: Gewinde- oder Bajonettkupplung. Geeignet für Anwendungen mit niedrigeren Frequenzen.
• Anwendungen: Wird in Funkkommunikation, CB-Funkgeräten und einigen älteren Antennensystemen verwendet.

4. N (Typ N)

• Frequenzbereich: Bis zu 18 GHz
• Merkmale: Gewindekupplung, bekannt für ihre Haltbarkeit und hervorragende Leistung bei hohen Frequenzen.
• Anwendungen: Wird in Telekommunikation, Radar und anderen HF-Systemen verwendet, die robuste Verbindungen erfordern.

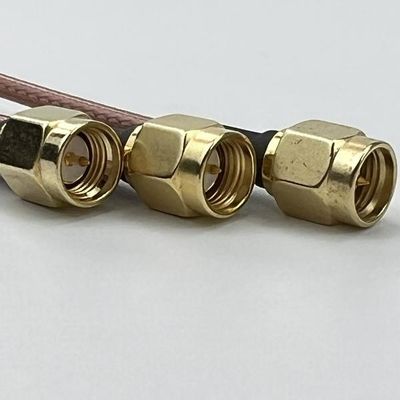

5. SMA (SubMiniatur-Version A)

• Frequenzbereich: Bis zu 18 GHz
• Merkmale: Gewindekupplung, kompaktes Design und Präzision für Hochfrequenzanwendungen.
• Anwendungen: Weit verbreitet in HF-Testgeräten, Antennen und Mobilkommunikation.

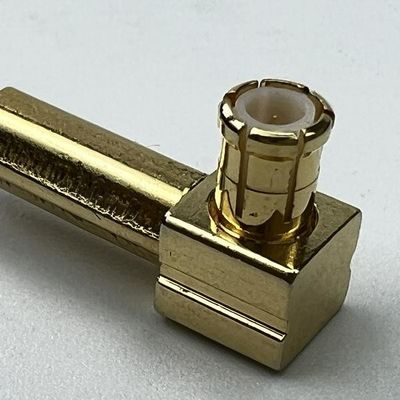

6. SMB (SubMiniatur-Version B)

• Frequenzbereich: Bis zu 4 GHz
• Merkmale: Aufsteck-Kupplungsmechanismus. Kleiner als SMA-Steckverbinder, wodurch kompakte Designs ermöglicht werden.
• Anwendungen: Wird in Anwendungen eingesetzt, bei denen der Platz begrenzt ist, z. B. in Mobilgeräten und Instrumenten.

7. SSMA (SubMiniatur-Version A, Klein)

• Frequenzbereich: Bis zu 26,5 GHz
• Merkmale: Kompaktes Design, Gewindekupplung für Hochfrequenzanwendungen.
• Anwendungen: Wird in Hochfrequenz-Kommunikationssystemen und Präzisionsinstrumenten verwendet.

8. SSMB (SubMiniatur-Version B, Klein)

• Frequenzbereich: Bis zu 12,4 GHz
• Merkmale: Kleinere Größe mit einem Aufsteck-Kupplungsmechanismus, ähnlich wie SMB, aber mit höherer Leistung.
• Anwendungen: Geeignet für Anwendungen mit hoher Dichte und Systeme, bei denen der Platz begrenzt ist.

9. SMC (SubMiniatur-Version C)

• Frequenzbereich: Bis zu 10 GHz
• Merkmale: Gewindekupplung, bietet hohe Leistung in kompakter Form.
• Anwendungen: Wird in Telekommunikation und Hochfrequenz-HF-Anwendungen verwendet.

10. SSMC (SubMiniatur-Version C, Klein)

• Frequenzbereich: Bis zu 12,4 GHz
• Merkmale: Kleinere Größe mit verbesserter Leistung gegenüber Standard-SMC-Steckverbindern.
• Anwendungen: Anwendungen mit hoher Dichte und Hochfrequenz-HF-Systeme.

Panel-Mount-Steckverbinder

Panel-Mount-Steckverbinder sind für die Montage auf der Oberfläche eines Panels konzipiert, wodurch ein einfacher Zugang und die Konnektivität zu Geräten oder Systemen ermöglicht wird. Sie sind in verschiedenen Ausführungen erhältlich, darunter:

• TNC-Panel-Mount: Bietet sichere Gewindeverbindungen, die sowohl für die Panel- als auch für die Schottmontage geeignet sind.
• BNC-Panel-Mount: Häufig für Video- und HF-Anwendungen, bietet schnelle Anschluss-/Trennfunktionen.
• N-Panel-Mount: Langlebig und zuverlässig für Hochfrequenz- und Hochleistungsanwendungen.
• SMA-Panel-Mount: Kompakt und wird dort eingesetzt, wo Hochfrequenzverbindungen benötigt werden.
• SMB- und SSMB-Panel-Mount: Für kompakte Aufsteckverbindungen in Umgebungen mit begrenztem Platzangebot.
• SMC- und SSMC-Panel-Mount: Für Hochfrequenz- und Kompaktanwendungen mit Gewindeverbindungen.

Anwendungen

• Telekommunikation: Anschließen von Antennen, Basisstationen und HF-Geräten.
• Radarsysteme: Bereitstellung zuverlässiger Verbindungen für Hochfrequenzsignale.
• Test und Messung: Wird in HF-Testgeräten und Instrumenten verwendet.
• Rundfunk: Anschließen von Geräten in Fernseh- und Hörfunksystemen.
• Militär und Luft- und Raumfahrt: Für robuste und zuverlässige Verbindungen in rauen Umgebungen.

Bei der Auswahl von Steckverbindern sind Faktoren wie Frequenzbereich, Kupplungsmechanismus, Größe und Anwendungsanforderungen zu berücksichtigen, um eine optimale Leistung und Kompatibilität zu gewährleisten.
