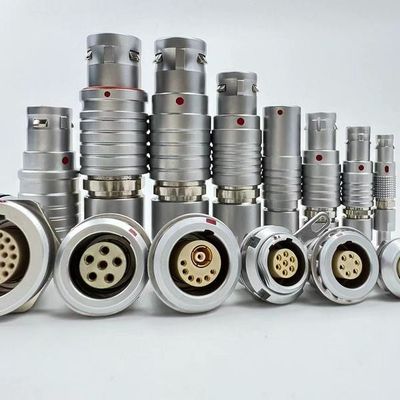

LEMO 00B 0B 1B 2B 3B 4B Kreisförmige Push-Pull-Anschlüsse 2-32 Kontakte 360-Grad-EMC-Schutz

LEMO-kompatible Steckverbinder der Serien 00B, 0B, 1B, 2B, 3B und 4B sind Push-Pull-Steckverbinder, die für ihre Zuverlässigkeit, Benutzerfreundlichkeit und robuste Bauweise bekannt sind. Diese Steckverbinder werden häufig in Branchen eingesetzt, die Hochleistungsverbindungen mit 360-Grad-EMV-Abschirmung und einer Reihe von Kontaktkonfigurationen erfordern. Hier ist ein Überblick über diese Steckverbinder:

Übersicht über LEMO-kompatible Steckverbinder der B-Serie:

1. Serienbezeichnungen:

   • 00B-Serie: Kleinste Größe, oft für kompakte Geräte verwendet, typischerweise mit weniger Kontakten (2-4).
   • 0B-Serie: Etwas größer, mit mehr Kontaktoptionen (bis zu etwa 8 Kontakte), verwendet in Anwendungen, die mehr Konnektivität in einem kleinen Formfaktor erfordern.
   • 1B-Serie: Bietet einen Mittelweg in Bezug auf Größe und Kontaktanzahl und eignet sich für eine Vielzahl von Anwendungen.
   • 2B-, 3B-, 4B-Serie: Zunehmend größere Größen, die höhere Pin-Anzahlen unterstützen (bis zu 32 Kontakte), werden in Anwendungen eingesetzt, die robuste Multisignalverbindungen erfordern.

2. Push-Pull-Mechanismus:

   • Sichere Verriegelung: Der Push-Pull-Mechanismus bietet eine schnelle, sichere Verbindung mit einem einfachen Drücken zum Verbinden und Ziehen zum Trennen, wodurch sichergestellt wird, dass der Steckverbinder während des Gebrauchs verriegelt bleibt.
   • Vibrationsbeständigkeit: Das Design ist hochgradig beständig gegen Vibrationen und versehentliches Trennen, wodurch es sich für dynamische Umgebungen eignet.

3. 360-Grad-EMV-Abschirmung:

   • Umfassender EMI-Schutz: Diese Steckverbinder bieten eine vollständige 360-Grad-EMV-Abschirmung, wodurch sichergestellt wird, dass alle elektrischen Verbindungen vor externen elektromagnetischen Störungen geschützt sind.
   • Signalintegrität: Die Abschirmung gewährleistet eine hochwertige Signalübertragung, auch in Umgebungen mit erheblichem elektrischem Rauschen.

4. Kontaktkonfigurationen:

   • 2 bis 32 Kontakte: Die Steckverbinder sind mit verschiedenen Pin-Konfigurationen erhältlich, die von 2 bis 32 Kontakten reichen und sowohl einfache als auch komplexe Signal-, Strom- und Datenübertragungsanforderungen erfüllen.
   • Vergoldete Kontakte: Kontakte sind typischerweise vergoldet, um die Leitfähigkeit, Korrosionsbeständigkeit und langfristige Zuverlässigkeit zu verbessern.

5. Metallgehäuse:

   • Robuste Konstruktion: Das Metallgehäuse bietet einen hervorragenden mechanischen Schutz und trägt zur Gesamt-EMV-Leistung des Steckverbinders bei.
   • Vielfalt an Oberflächen: Erhältlich in verschiedenen Ausführungen (z. B. Chrom, Schwarzchrom) je nach den Anwendungsanforderungen und ästhetischen Vorlieben.

6. Umweltschutz:

   • Abdichtungsoptionen: Diese Steckverbinder sind oft mit Abdichtungsoptionen erhältlich, um die Schutzarten IP50, IP67 oder IP68 zu erfüllen und unterschiedliche Schutzstufen gegen Staub und Feuchtigkeit zu bieten.

Anwendungen:

• Medizinische Geräte: Wird in medizinischen Geräten verwendet, bei denen zuverlässige, abgeschirmte Verbindungen entscheidend sind, z. B. in Bildgebungssystemen, Patientenüberwachung und Diagnosegeräten.
• Rundfunk: Ideal für Audio-, Video- und Datenverbindungen in professionellen Rundfunkgeräten, bei denen die Signalintegrität von größter Bedeutung ist.
• Militär und Luft- und Raumfahrt: Geeignet für den Einsatz in Kommunikationssystemen, Avionik und anderen anspruchsvollen Umgebungen, in denen Haltbarkeit und EMI-Schutz unerlässlich sind.
• Industrielle Automatisierung: Wird in Steuerungssystemen, Robotern und Maschinen eingesetzt, bei denen mehrere Signale zuverlässig in elektrisch verrauschten Umgebungen übertragen werden müssen.
• Test und Messung: Wird häufig in Geräten verwendet, die eine präzise Signalübertragung und zuverlässige Verbindungen erfordern.

Kompatible Hersteller:

1. REDEL (von LEMO): Bietet hochwertige Push-Pull-Steckverbinder, die vollständig mit der B-Serie kompatibel sind und häufig in medizinischen und anderen High-Tech-Anwendungen eingesetzt werden.
2. Fischer Connectors: Bietet robuste Alternativen zur LEMO B-Serie und bietet ähnliche Leistung und Kompatibilität.
3. ODU: Bekannt für die Herstellung kompatibler Steckverbinder mit Push-Pull-Verriegelungsmechanismen, die für anspruchsvolle Anwendungen geeignet sind.
4. Amphenol: Bietet LEMO-kompatible Push-Pull-Steckverbinder mit Fokus auf Industrie- und Militäranwendungen.

Überlegungen zur Auswahl:

• Pin-Konfiguration: Wählen Sie die Anzahl der Kontakte basierend auf den spezifischen Anforderungen Ihrer Anwendung (z. B. Signal, Strom, Daten).
• EMV-Anforderungen: Stellen Sie sicher, dass der Grad der EMV-Abschirmung den Anforderungen Ihrer Betriebsumgebung entspricht, insbesondere wenn Sie sich in einem Bereich mit hoher EMV-Belastung befinden.
• Umweltabdichtung: Wählen Sie die geeignete IP-Schutzart, wenn Ihre Anwendung Staub, Feuchtigkeit oder anderen Umwelteinflüssen ausgesetzt ist.
• Größenbeschränkungen: Berücksichtigen Sie die Größe des Steckverbinders (von 00B bis 4B) basierend auf dem verfügbaren Platz und der Anzahl der benötigten Kontakte.
